對夾v型球閥

更新：2018-05-22 15:05:25??????點擊：

品牌：???瑞奇閥門
型號：???VQ41H

產品介紹

對夾v型球閥

產品介紹:

對夾V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
產品特點:
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。
設計標準:
1、法蘭標準：GB/T?9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001
2、壓力一溫度額定值：GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1
3、結構長度標準：對夾式：企業標準法蘭式：ISA?S75.04-1995，IEC/DIN?534-3-2
4、適應溫度范圍： -29℃一1?500C常溫型一2goC_2500C中溫型一2goC_3500C高溫型
5、密封與強度試驗標準
強度及密封試驗標準：GB/T?4213-2007

硬密封等級:

用戶無特殊要求時按下表標準，用戶要求時可以按GB/T?4213-2007?V級標準執行。強度試驗壓力是按公稱壓力的1?5倍，填料及法蘭處密封試驗是按公稱壓力的1?1倍壓力進行，閥座密封是按最大使用壓差來進行試驗，當最大使用壓差不明確時按1.OMPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗

序號	名稱	數量（件）	材料
1	閥體	1	WCB	CF8	CF8M
2	閥芯	1	CF8表面鍍硬鉻	CF8表面鍍硬鉻	CF8M表面鍍硬鉻
3	圓柱銷	2	304	304	316
4	閥座	1	304堆焊硬質合金	304堆焊硬質合金	316
5	彈簧	1	316	316	316
6	0型圈	1	氟橡膠	氟橡膠	氟橡膠
7	自潤滑軸承		304+PTFE	304+PTFE	316+PTFE
8	下閥桿	1	20Cr13	304	316
9	O型圈	1	氟橡膠	氟橡膠	氟橡膠
10	后壓蓋	1	WCB	CF8	CF8M
1 1	環墊	1	PTFE	PTFE	PTFE
12	調節墊片	1	PTFE	PTFE	PTFE
13	平墊片	4	Q235	304	304
14	螺栓	4	25	304	304
15	雙頭螺柱	2	25	304	304
16	自潤滑軸承	1	304+PTFE	304+PTFE	316+PTFE
17	平鍵	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料壓蓋	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上閥桿	1	20Cr13	304	316

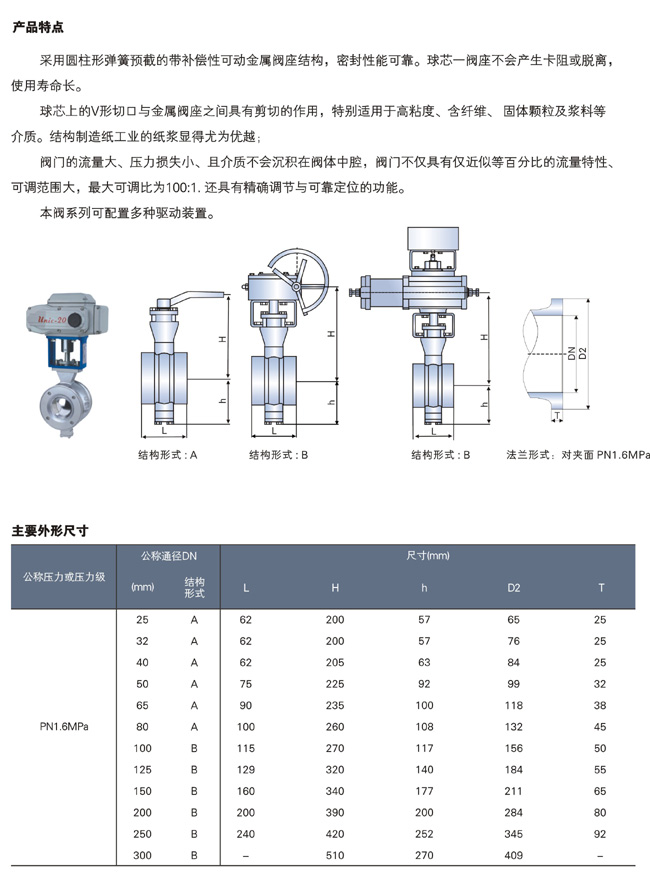

以下為法蘭V型球閥系列更詳細的電子版參數和資料

精心締造,優質品質!!! www.mexwotb.cn 瑞奇閥門
